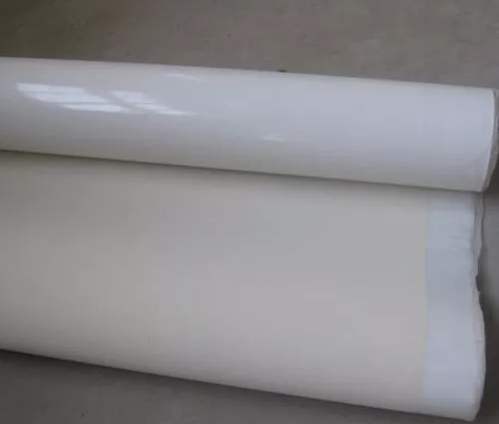

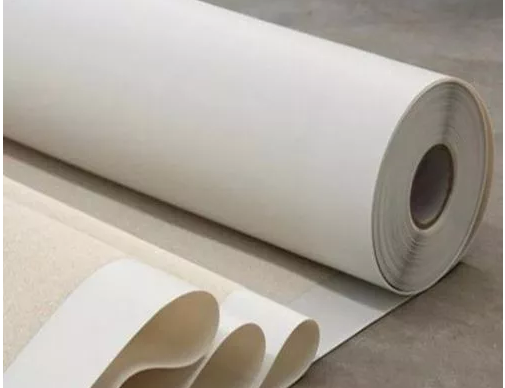

預鋪高分子自粘膠膜防水卷材（非瀝青）是專門針對地下工程需用預鋪法施工的工程部位而研發的一種性能優越的多層復合防水材料，其主要由高密度聚乙烯（HDPE）片材、高分子自粘膠膜和有特殊性能要求的表面顆粒保護層組成。后澆混凝土在初凝前，混凝土在重力作用下與卷材自粘膠層慢慢的產生交聯嚙合，在水泥固化過程中產生物理吸附和卯榫作用，使得卷材與后澆混凝土牢牢地粘接在一起，不易脫開。
高分子自粘膠膜防水卷材工具/原料
清理基層的施工工具：水槍、掃帚、抹布等
卷材的施工工具：裁紙刀、手持壓輥等。
其它相關配套工具
高分子自粘膠膜防水卷材方法/步驟
一、基層清理：
1、用掃帚、鐵鏟等工具將基層表面凸起物清理干凈，掃除即可施工；
2、基層要求堅固密實、光滑平整、均勻一致，表面不得出現酥松、毛刺、起砂等現象；
二、高分子自粘膠膜防水卷材施工工藝原理：
預鋪高分子自粘膠膜防水卷材預鋪反粘法是將表面處理后不粘的膠粘層朝向施工人員，然后將液態混凝土直接澆筑在卷材上，待混凝土固化后，在卷材與混凝土之間形成連續牢固的粘結。其施工順序如下：基層處理→空鋪卷材→澆筑混凝土。
三、高分子自粘膠膜防水卷材施工工藝優點：
1、單層鋪設，拐角處無需加強層。預鋪防水卷材與傳統防水材料不同，只需單層鋪設就可以達到很好的防水效果，并且這一層必須與結構混凝土滿粘。在拐角處無需加強層，這大幅度節約了材料的用量。
2、高分子自粘預鋪防水卷材對基層要求簡單，只需要最低限度的表面處理，不需要底油或熱氣烘干潮濕的基層，無揮發性物質；當混凝土基層達到可以上人的強度后，就可以施工。
3、高分子自粘預鋪防水卷材施工溫度范圍寬，在全年的很多季節都可以施工。
四、基層處理：
水平基層表面應是整塊的混凝土地面或者是密實度很好的粒狀填料砂土墊層，墊層要避免使用松散骨料或棱角尖銳的骨料，砂石應使用多角狀的，而不用傾斜面或凹凸面的，可在潮濕面上施工，但表面若有積水，則需清除干凈，以免影響搭接邊的粘結，從而影響防水性能。

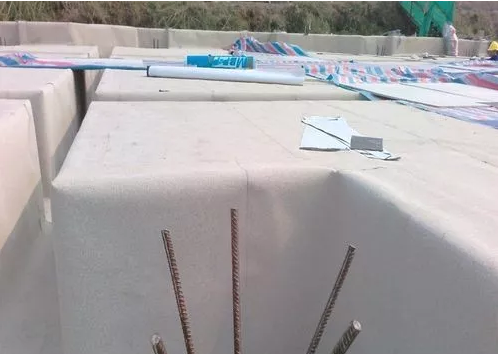

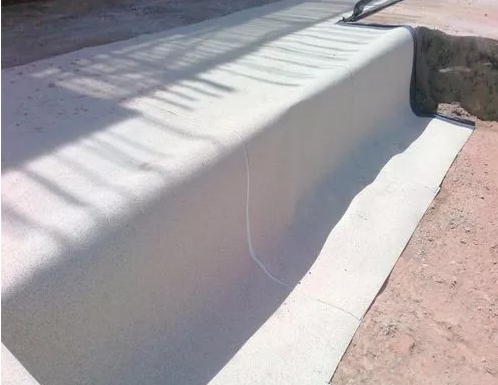

五、卷材鋪貼：
預鋪式高分子自粘防水卷材鋪設時將搭接邊重疊，用鋼錕子壓緊搭接邊確保其粘結完全，保證防水的連續性和整體性。預鋪式高分子自粘防水卷材在攝氏-4度以上均可以進行施工。在低溫施工時，可用煤氣燈或類似器具對搭接邊適度加熱，除去上面的濕氣以提高粘結度。卷材搭接邊寬度為70毫米，注意保證搭接區的下面部位干凈，乾燥，沒有灰塵。當兩塊卷材已搭接在一起，施工要連續進行，輥壓搭接邊要用力，這樣才能保證搭接邊的良好粘結。
六、上部混凝土施工：
在細部節點處理完畢和卷材鋪設完成后，保證卷材上表面干凈整潔，驗收合格后及時澆筑混凝土。要保證卷材與混凝土為滿粘，不能將卷材有裸露，保證混凝土整體澆筑均勻。
注意事項
嚴格執行材料進場驗收制度，必須符合設計及規范要求，并見證取樣送檢。
在卷材上焊接鋼筋時做好對卷材的保護措施，避免由于焊接損壞卷材。
大面防水卷材施工時，卷材長邊搭接不小于70mm，短邊搭接不小于80mm
相鄰兩排卷材的短邊接頭應相互錯開300mm以上，以免多層接頭重疊而使
得卷材粘貼不平，見卷材搭接。
在潮濕基面鋪設時，基面應平整堅固、無明水積水。
卷材長邊應采用自粘邊搭接，短邊應采用膠粘帶搭接，卷材端部搭接區應相互錯開。
立面施工時，在自粘邊位置距離卷材邊緣10~20mm內，應每隔400~600進行機械固定，并應保證固定位置被卷材完全覆蓋。

相關推薦：

1、高分子自粘防水卷材的施工工藝

2、高分子自粘防水卷材的施工工藝流程

3、雙面自粘防水卷材施工方法

4、自粘聚合物改性瀝青防水卷材施工工藝
