雙組份（甲料、乙料）聚氨酯防水涂料是液態交聯反應固化型不含焦油和瀝青的彩色高分子涂膜防水材料，該產品拉伸強度大、延伸性優異、對基層變形適應能力極強，低溫性能優異，是目前國內最優秀的防水涂料之一，它防水性能極佳、施工方便、不留接縫、修補容易。那么雙組份聚氨酯防水涂料施工需要注意什么呢？

1、施工基面要求平整、干凈、無破損，無塵土、無油污。
2、雙組份聚氨酯防水涂料配料：按照A組份：B組份=1：2的比例，先把A組份放入容器內隨后加入B組份，并攪拌均勻后即可使用。
3、為隔斷基層潮氣，提高基層與涂膜的粘接強度，可涂布一層基層處理劑。

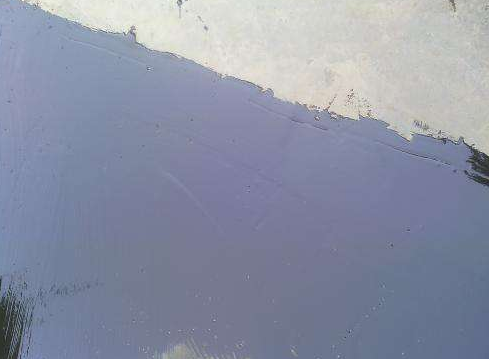

4、施工時用橡膠刮板將混合的涂料在垂直兩個方向上均勻涂刮于基面上，涂膜厚一般為1.5~2.0mm，分2~3遍進行，時間間隔以手觸不粘為準。
5、為增加防水層及保護層之間的粘結力，在最后一道涂層尚未固化前，在其表面撒上粗砂或細石米，可加強保護層和防水層之間的粘結。
6、其它：角部接縫處一定要涂刷均勻、飽滿，薄弱部份加貼玻纖布等以增加強度。
注意事項
稀釋劑不能用醇酸、硝基酸稀釋劑等油漆稀料。
聚氨酯防水涂料應放在干燥通風的室內，嚴禁與水接觸。
聚氨酯防水涂料屬易燃品，嚴禁與明火接觸。
如發現乙料有沉淀現象時，應攪拌均勻后再用，對最終的防水效果沒有影響。
在進行保護施工前，任何人員不得進入涂膜施工現場，以防踐踏損傷涂膜防水層，如發現涂膜層有刺破現象，可用割刀將口周圍挖開，再用防水涂料涂刷、修補即可。
涂料應現用現配，并在20～40分鐘內用完。

相關推薦

1、KALI-302 雙組份聚氨酯防水涂料

2、雙組份聚氨酯防水涂料施工工藝

3、楊亞興淺談聚氨酯雙組份防水涂料

4、單組份聚氨酯防水涂料與雙組份聚氨酯防水涂料有什么區別？
